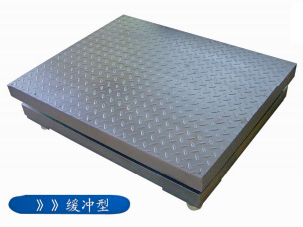

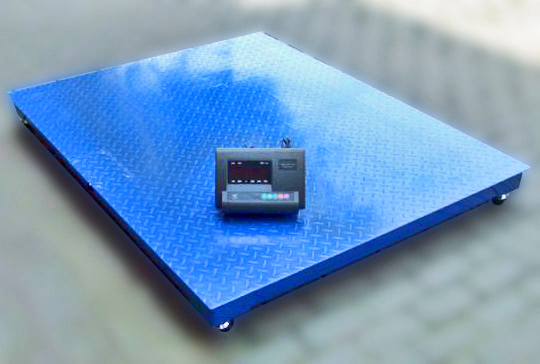

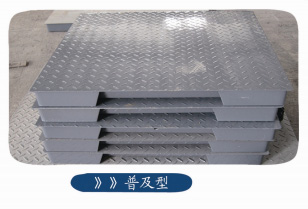

地上衡/小地磅

        科達計量科技有限公司的SCS系列電子地上衡，簡易輕巧、方便搬運、用途廣，廣泛應用于倉庫、車間、貨場、集貿市場、工地等場所，適宜小噸位貨物稱量.符合制造標準：GB/T7723-87“固定式電子衡” JJG593-97“數字指示稱計量檢定規程”

      地上衡是一種稱量體積或質量較大的零散物體的衡器。最大稱量分別為2噸、3噸、5噸等。地上衡按稱重原理分為機械式地上衡和電子式地上衡兩類。

　　機械式地上衡裝有秤輪，可在地面上移動使用。承重臺和臺框等用型鋼焊接制成，具有足夠的強度和抗沖擊能力。它可稱量各類物資，如食品化工產品、汽柴油、PV塑料、鑄錠、鋼帶卷等。



　  電子式地上衡由稱重傳感器、承重臺和稱重顯示器組成。可以放置在堅實地面上進行稱量，也可安放在淺基坑上或在其兩側加裝帶有一定坡度的引道，供手推車、叉車稱重使用.

1、結構組成

科達計量生產的系列電子地上衡由承載器、框架、稱重傳感器、連接件、接線盒、稱重顯示儀表組成，還可以選配引坡、大屏幕顯示器、打印機、穩壓電源等。

采用全新設計的鋼結構承載器，配用四只高精度剪切梁式稱重傳感器和智能化稱重顯示儀表，組成稱重系統。該系統準確度高，計量迅速，工作穩定可靠。其稱重儀表，具有毛重、皮重、凈重顯示，日期、時間、序號、車號、貨號設置等功能。中文顯示，電腦聯網。 對多至1000車次的重量、分類號、客戶號進行統計，打印磅單，操作日報、月報、明晰表及車號。

電子地上衡可按用戶需要選配多種型號的稱重顯示儀表，以實現不同的稱重 管理和計量計數功能。對于化工行業選用選用不銹鋼臺面，配以防爆電氣裝置，可用于防腐防水和防爆環境中，選配打印機、大屏幕顯示器，還可擴展相應功能。

2、工作原理

輕機輕稱重物體放置在臺面上，在重力作用下，稱重傳感器彈性體產生形變，使粘貼于彈性體上的電阻應變計橋路失去平衡，從而輸出與重量信號成正比的mV級電信號，該信號進入稱重顯示儀表后，經放大、濾波、A/D（模/數）轉變?yōu)閿底中盘?，由微處理器對重量信號處理后直接在儀表顯示屏上顯示稱重數據，如配有打印機 等外設，儀表可以通過RS-232C標準接口貨20mA電流環輸出。

二、地上衡|電子地上衡主要技術參數：

      1、寬度：0.6，0.8，1.0，1.2，1.5，2.0，2.5

           長度：0.6，0.8，1.0，1.2，1.5，1.8，2.0，4.0，5.0，6.0

　　2、配用傳感器性能參數：

　　電子地上衡配置SB型單剪切梁式稱重傳感器，其主要技術指標如下：

　　推薦激勵電壓：6～15V（DC／AC）

　　最大激勵電壓：20V（DC／AC）

　　額定輸出：±2±0.1／5mv／V

　　非線性：±0.02％F.S

　　滯后性：±0.02％F.S

　　重復性：±0.02％F.S

　　蠕變：±0.02％F.S／30min

　　輸出阻抗：350±1Ω　

　　安全過載：150％F.S　

　　極限過載：250％F.S　

　　可配置大屏幕顯示器，用來顯示稱重數據

　　可配置打印機，用來打印稱重數據及分類統計報表

　　可配置計算機組成稱重管理系統

　　配置不同的稱重顯示儀表可具有不同的功能，用戶可根據自己的實際需要進行選擇

    四只高精度不銹鋼傳感器

    本質安全、復合型防爆配置

    良好防腐、防水性能

    可制定為過程控制系統

    結構上容易拆卸、運輸，裝配在地面的臨時或簡易基礎上的平臺秤。通常用于稱量散貨、小型貨物或三輪車等。

◆ 優良的秤臺強度，堅固耐用。

◆ 精度：OIML  級。

◆ 可選配本公司XK3196B,XK3196G、科達儀表等各類儀表，滿足用戶各種功能需求。

◆ 完整的管理功能，提高客戶計量管理檔次。

◆ 可輸入中文用戶名、貨物名、客戶名。

◆ 可選交直流兩用型儀表，停電可連續使用8小時。

◆ 臺面尺寸可按用戶要求定制

秤量1235

臺面尺寸 (m)1X1   1.2X1.2   1.2X1.5

               1.5X1.5  1.5X2    2X2

引坡尺寸 (m)1.2X0.8    1.5X1    2X1.2
